ZD18综合式波速测试仪

发布日期:2022-07-08

ZD18综合式波速测试仪


产品概述:

ZD18综合式波速测试仪是一套四通道高分辨率、数字化的波速测试仪器,具有分时采样,迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。

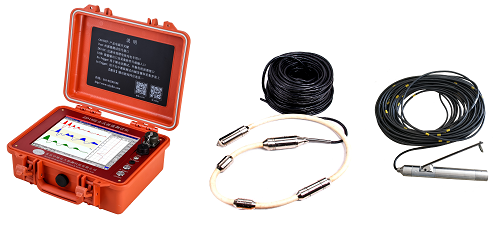

ZD18综合式波速测试仪主要由波速测试仪、波速探测器(简称:探头)、三分量检波器、触发检波器、地脉动传感器及专用电缆等组成;波速探测器主要由圆柱体金属防水全密封电磁激振源、两个独立全密封检波器、阻尼及高强度软胶管等组成。

应用范围:

适用工程勘察剪切波(S波)、压缩波(P波)测试;

适用对地层进行划分,并确定地基的持力层;

适用对抗震设计提供参数:划分场地土类型和场地类别,判别地基土液化等;

适用较深钻孔及地层恶劣条件的波速测试,不受场地条件限制;

适用地脉动卓越周期测试等。

依据标准:

《岩土工程勘察规范》························GB 50021-2001

《建筑抗震设计规范》························GB50011-2010

《地基动力特性测试规范》····················GB/T50269-2015

高层建筑岩土工程勘察规程·················JGJ72-2004

★ 功能特点:

孔中激振式即中激发,中接收,无需地面敲击振源,实现孔中剪切波波速精准测试;

扣板式即利用重锤敲击地面振板,从而使振动波沿地层向下传播,实现波速测试;

低频震动传感器测试地脉动卓越周期。(选配)


测井探头:

ZF110自激振式探头:采用上部为激振源,下部为两个接收检波器,电磁震激振源垂直于井壁作用一瞬时冲击力,采集接收质点振动方向垂直于井壁,沿井壁方向传播的剪切波(S波,横波)。

KB30扣板式探头:采用三分量检波器,电磁自动吸合方法打开支架,孔内任意深度随时主机按键控制打开,非机械打开。该探头不受泥浆阻力太,从而造成探头未放置孔底打开支架,避免反复操作提出和放置探头,而浪费时间。避免机械打开方式,探头必须放到孔底,靠机械力打开支架。



★ 优势特性:

1. 10.4寸高亮度彩色触摸屏,适合强光环境、阳光下轻松可视;

2. WinCE 6.0工业级、系统功耗低,主控处理器为ARM A8

3. 锂电池,超长待机不少于16h+

4. IP65等级设计、良好的抗振、防潮、防水、防尘,无惧恶劣环境;

5. 支持采集及分析软件中英文双语界面;

6. 支持屏显触控按键和物理按键任选其一,内触发单击触发,无需等待一键触发;

7. 支持采集过程中百分比电量显示(例如:30%);

8. 国家法律保护产品,具体国家专利证ZL 2020 23093787.0及软著证书

9. 支持手自一体测井绞车现场测试。

10. 实时无线智能上传,支持4GWifi、蓝牙方式,北斗定位系统定制;

11. 云平台,可实现与中地远大ZDMS平台对接,定制上传多种平台;

专利技术:

一种孔中激振式波速测试仪  专利号:ZL 2020 23093787.0



软件著作权:

波速测试分析软件V1.03  登记号:2020SR0123721



软件功能特点:

1. 软件兼容性支持win7/8/9/10

2. 输出报告支持直接生产WordExcelTXTBMP四种格式;

3. 波形图导出支持单通道波形图、双通道波形图及HV曲线同时导出方式;

4. 数据波形曲线支持数据、波速、HV曲线同一屏显示功能;

5. 报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能;

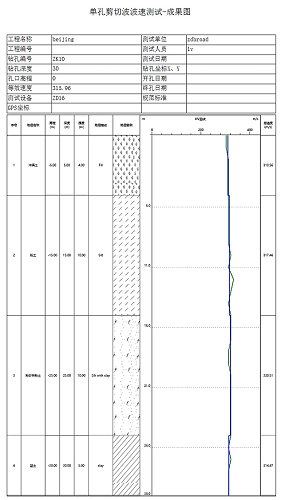

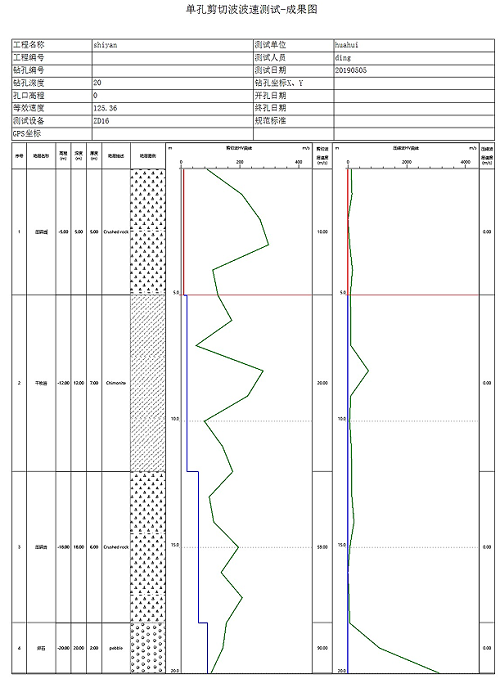

6. 成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距(HT)曲线、柱状图等自定义功能,可根据实际情况自由选择;

7. 打印设置页面支持选择A4A3A2

8. 输出支持原始数据、数据汇总、工程信息、时间、泊松比µEdGdHV曲线自由设置功能;

9. 波形设置支持每一道波速时间单击显示时间、正反向设置;

10. 等效速度支持岩土规范20m、铁路规范25m及自定义任意深度设置;

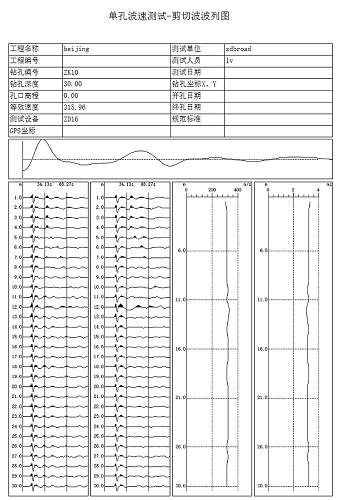

11. 波形图中支持自由选择深度速度HV曲线、时距(HT)曲线可以同时显示导出;

12. 波形图中支持自由选择正反双向颜色填充,默认正向黑色;

13. 波形图中支持单道波形放大和缩小,同时支持所有波速同时放大和缩小。

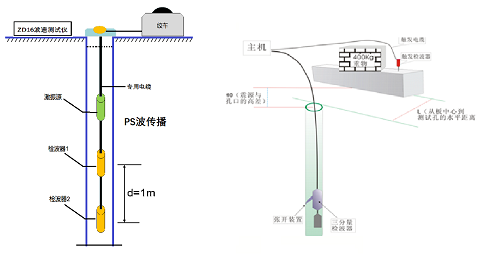

工作原理:

孔中激振式:是利用钻孔内激振法,孔中的检波器接收到震源传来的S波信号到达初至时间,来确定钻孔所在处地层波速的一种方法,由相邻两点P·S波的初至时间差可计算出两点间地层的波速值

扣板式:在地面敲击震板,向地下作用一冲击力后,沿井壁地层就有P波和S波向下传播, P波和S波传播到检波器位置时,检波器就可以把P波和S波的初至时间和振动波形转换成电信号,由仪器记录下来。

仪器规格重量:


长度:323mm

宽度:275mm

厚度:135mm

重量:3.8Kg

技术参数:

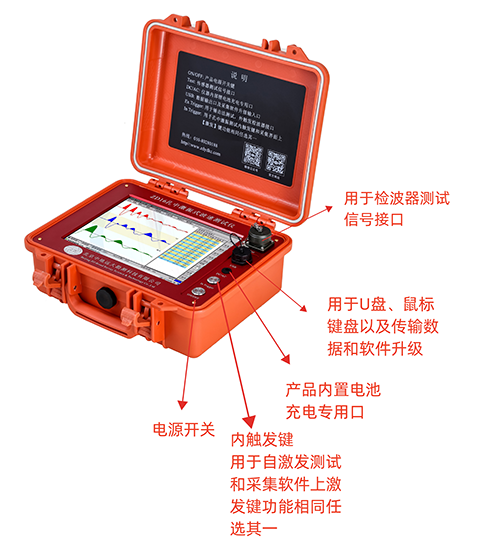

波速测试仪(主机)

显示屏

10.4寸高清高亮度彩色屏、彩色波形

操作系统

WinCE 6.0   ARM A8

操作方式

触摸屏

通道数

1至3道及外触发、四道可选

采样间隔

0.001ms1000ms

采样点数

5121224704

各道时间一致性

≤1个采样间隔

各道振幅一致性

<3%

频率范围

1150Hz

前放增益

2060dB

触发预值

0-100%

放大倍数

10-600

触发通道

1、2、3、外触发(4个通道可选)

A/D转换精度

16

输入阻抗

大于100kΩ

信噪比

96db

输入范围

≤正负5V

触发方式

脉冲、通断

延时

010000ms可选

储存容量

32G硬盘

通讯口

支持U盘、鼠标、键盘

工作温度

-10℃+42℃;湿度:<90%

储存温度

-20~+55

电源

内置锂电池;DC 48V, 3A,充电电压220V±5%

体积

323×275×135mm) 3.8Kg

重量

3.8Kg

波速测试仪(主机)-人工智能系统

电池显示

支持采集过程中百分比电量显示(例如:30%)

激振操作方式

支持屏显触控按键和物理按键,内触发单击触发,无需等待二次触发

波速数据自保存

支持仪器突然关机、断电数据自动保存功能

云平台(定制)

可实现与中地远大ZDMS平台对接,定制上传多种平台

智能系统(定制)

实时无线云上传,支持4GWifi、蓝牙方式,定制北斗定位系统

ZF110自激振式探头波速探测器

检波器

自然频率60Hz

灵敏度

30V/m/s

电磁式激振源

DC 48V,电流≤3A

KB30扣板式探头(三分量检波器)

固有频率

28Hz

灵敏度

30V/m/s

支架

电磁自动吸合方法打开支架

分析软件

电脑兼容性

支持win7/8/9/10

输出报告格式

支持直接成WordExcelTXTBMP四种格式

波形图导出方式

支持单通道波形图、双通道波形图导出方式

数据波形曲线

支持数据、波速、HV曲线同一屏显示功能

工程信息

支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能

成果图信息

成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距(HT)曲线、柱状图等自定义功能,可根据实际情况自由选择

打印设置

支持选择A4A3A2页面尺寸多种方式

输出设置

输出支持原始数据、数据汇总、工程信息、时间、泊松比µEdGdHV曲线自由设置功能

波形设置

支持每一道波速时间单击显示时间、正反向设置

等效速度

等效速度支持岩土规范20m、铁路规范25m及自定义任意深度设置

地脉动传感器(选择配置)

频带

0.5~100Hz

灵敏度

1v/mm/s

检波器

一体式三分量检波器(X、YZ

灵敏度

1v/mm/s

波速测试方法:

仪器分类

优缺点

波速测试仪对比

仪器型号

ZD11扣板式

ZD16孔中激振式

ZD18综合式

测试方法

地面敲击测试波速(人工敲击)

孔中自动测试波速(自动)

A.孔中自动测试波速

B.地面敲击测试波速

测试步骤

A.放置振板、触发器

B.重锤敲击振板

C.采集波形数据

D.分析处理

A.直接采集波形数据

B.分析处理

前两种方式任选

测孔深度

孔越深精准性越差

(适合用1-30米)

无影响(可测百米)

(适合用1-200米)

前两种方式任选

测试精度

震源与检波器距离远,影响测试精度

震源与检波器距离1m范围,测试精度高

前两种方式任选

测试波速

S波(剪切波,横波)P波(压缩波,纵波)

S波(剪切波,横波)

前两种方式任选

测试场地

陆地(场地平整,可以压荷载400KG

江河海、滩涂地、陆地(任何场地)

前两种方式任选

外界干扰

小于10m干扰小

小于10m干扰大

避免各种干扰

地脉动测试

测试地脉动卓越周期、振幅、速度等


                                             孔中激振式

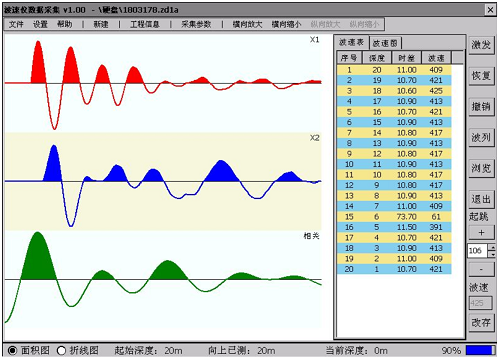

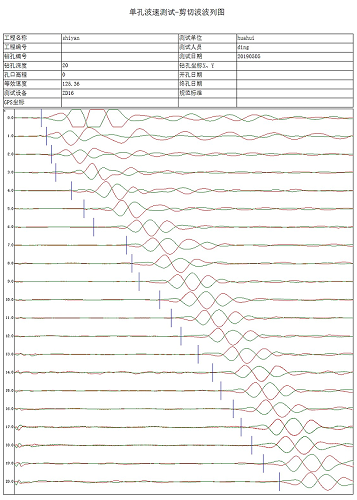

孔中激振软件界面:



扣板式

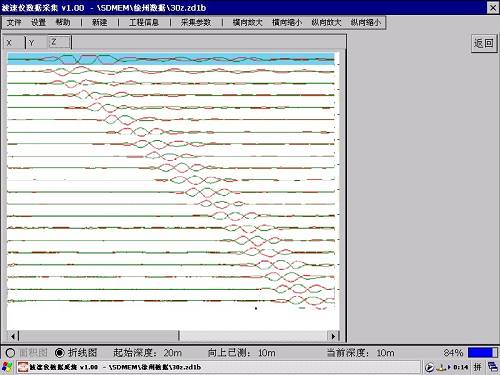

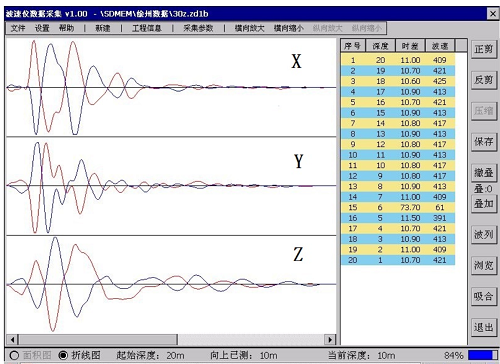

扣板式采集界面:

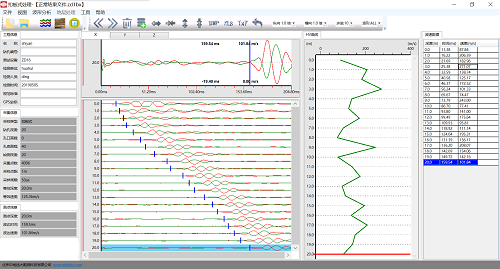

扣板软件界面:



标准配置:

序号

名称

单位

数量

备注

1

ZD18波速测试仪主机

1

/

2

专用电缆

2

110m /30m

3

ZF110自激振式探头

1

/

4

KB30扣板式探头

1

三分量检波器

5

触发检波器

1

/

6

触摸笔

1

/

7

充电器

1

/

8

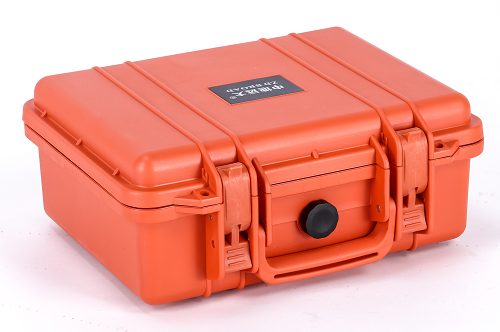

仪器箱

3

/

9

U盘(析处理软件)

1

/

10

产品保修卡

1

/

11

使用手册

1

/

12

产品合格证

1

/

13

装箱单

1

/






工程案例:

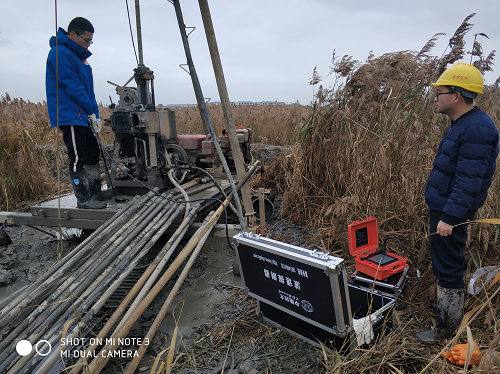

                             温州轻轨孔中激振式剪切波波速测试

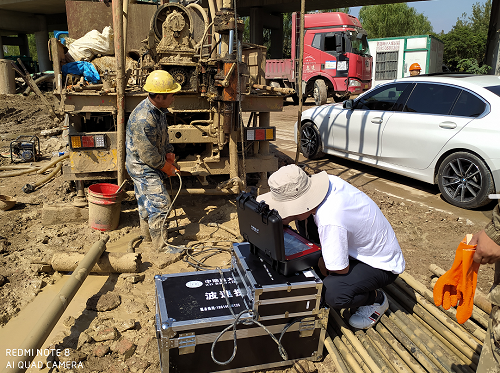

                                           宿迁剪切波波速测试

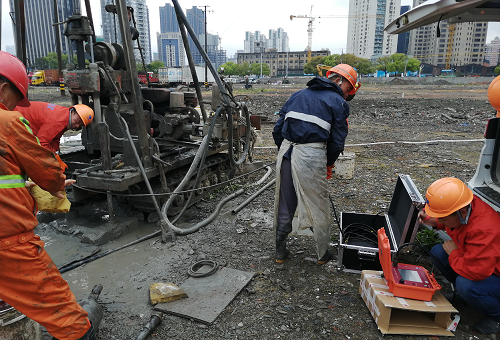

                                        上海剪切波波速测试




ZD-SZ103手自一体测井绞车(选配
