ZD11扣板式波速测试仪

发布日期:2022-07-08




产品概述:

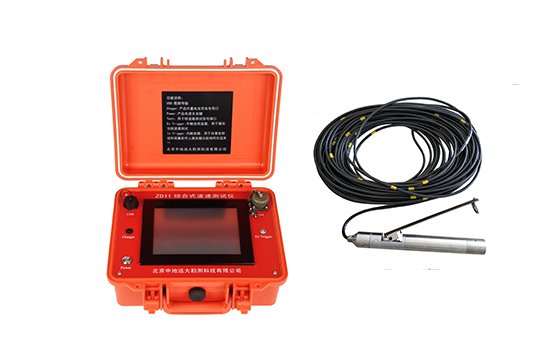

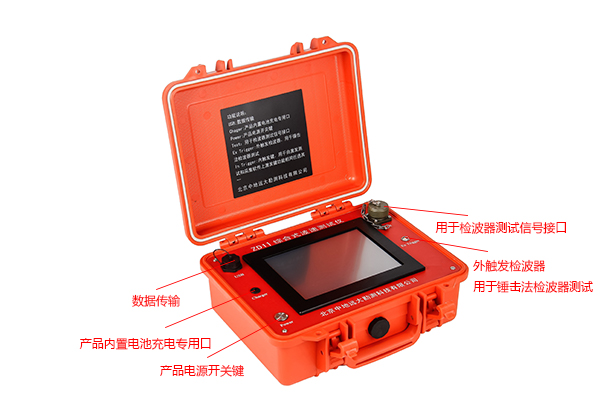

ZD11扣板式波速测试仪是一套四通道高分辨率、数字化的波速测试仪器,具有分时采样,迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。主要由波速测试仪、三分量检波器、触发检波器及专用连接电缆等组成。

应用范围:

适用工程勘察剪切波(S波)、压缩波(P波)测试;

适用对地层进行划分,并确定地基的持力层;

适用对抗震设计提供参数:划分场地土类型和场地类别,判别地基土液化等;

适用较深钻孔及地层恶劣条件的波速测试,不受场地条件限制;

适用地脉动卓越周期测试等。

依据标准:

《岩土工程勘察规范》························GB 50021-2001

《建筑抗震设计规范》························GB50011-2010

《地基动力特性测试规范》····················GB/T50269-2015

高层建筑岩土工程勘察规程·················JGJ72-2004

★ 功能特点:

扣板式即利用重锤敲击地面振板,从而使振动波沿地层向下传播,实现波速测试;

低频震动传感器测试地脉动卓越周期。(选配)


测井探头:

KB30扣板式探头:采用三分量检波器,电磁自动吸合方法打开支架,孔内任意深度随时主机按键控制打开,非机械打开。该探头不受泥浆阻力太,从而造成探头未放置孔底打开支架,避免反复操作提出和放置探头,而浪费时间。避免机械打开方式,探头必须放到孔底,靠机械力打开支架。

优势特性:

★ 10.4寸高亮度彩色触摸屏,适合强光环境、阳光下轻松可视;

★ WinCE 6.0工业级、系统功耗低,主控处理器为ARM A8

★ 锂电池,超长待机不少于16h+

★ IP65等级设计、良好的抗振、防潮、防水、防尘,无惧恶劣环境;

★ 报告格式支持bmp、ExcelwordTXT,打印设置支持A4\A3A2多种方式;

★ 扣板式X\Y\Z轴利用正反剪测试波形,自动判读波速值;

★ 支持采集过程中百分比电量显示(例如:30%);

软件著作权:

波速测试分析软件V1.03  登记号:2020SR0123721

软件功能特点:

1. 软件兼容性支持win7/8/9/10

2. 输出报告支持直接生产WordExcelTXTBMP四种格式;

3. 数据波形曲线支持数据、波速、HV曲线同一屏显示功能;

4. 报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能;

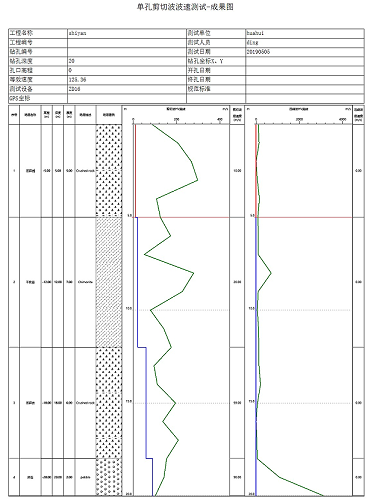

5. 成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距(HT)曲线、柱状图等自定义功能,可根据实际情况自由选择;

6. 打印设置页面支持选择A4A3A2

7. 输出支持原始数据、数据汇总、工程信息、时间、泊松比µEdGdHV曲线自由设置功能;

8. 波形设置支持每一道波速时间单击显示时间、正反向设置;

9. 等效速度支持岩土规范20m、铁路规范25m及自定义任意深度设置。

工作原理:

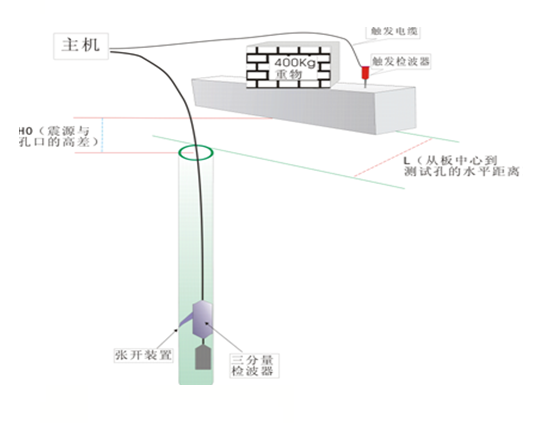

在地面敲击震板,向地下作用一冲击力后,沿井壁地层就有P波和S波向下传播, P波和S波传播到检波器位置时,检波器就可以把P波和S波的初至时间和振动波形转换成电信号,由仪器记录下来。

测试方法:该产品是采用锤击法测试剪切波波速,即地面钻孔旁放置振板,一般振板大小为25*25*120cm),并且荷载400Kg左右的重物,采用正反双向锤击振板两端,从而产生正剪、反剪波形,从而计算波速的方法。


技术参数:

波速测试仪(主机)

显示屏

10.4寸高清高亮度彩色屏、彩色波形

操作系统

WinCE 6.0   ARM A8

操作方式

触摸屏

通道数

1至3道及外触发、四道可选

采样间隔

0.001ms1000ms

采样点数

5121224704

各道时间一致性

≤1个采样间隔

各道振幅一致性

<3%

频率范围

1150Hz

前放增益

2060dB

触发预值

0-100%

放大倍数

10-600

触发通道

1、2、3、外触发(4个通道可选)

A/D转换精度

16

输入阻抗

大于100kΩ

信噪比

96db

输入范围

≤正负5V

触发方式

脉冲、通断

延时

010000ms可选

储存容量

32G硬盘

通讯口

支持U盘、鼠标、键盘

工作温度

-10℃+42℃;湿度:<90%

储存温度

-20~+55

电源

内置锂电池;DC 12V, 3A,充电电压220V±5%

体积

323×275×135mm) 3.8Kg

重量

3.8Kg

波速测试仪(主机)-人工智能系统

电池显示

支持采集过程中百分比电量显示(例如:30%)

波速数据自保存

支持仪器突然关机、断电数据自动保存功能

KB30扣板式探头(三分量检波器)

固有频率

28Hz

灵敏度

30V/m/s

支架

电磁自动吸合方法打开支架

分析软件

电脑兼容性

支持win7/8/9/10

输出报告格式

支持直接成WordExcelTXTBMP四种格式

波形图导出方式

支持单通道波形图、双通道波形图导出方式

数据波形曲线

支持数据、波速、HV曲线同一屏显示功能

工程信息

支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能

成果图信息

成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距(HT)曲线、柱状图等自定义功能,可根据实际情况自由选择

打印设置

支持选择A4A3A2页面尺寸多种方式

输出设置

输出支持原始数据、数据汇总、工程信息、时间、泊松比µEdGdHV曲线自由设置功能

波形设置

支持每一道波速时间单击显示时间、正反向设置

等效速度

等效速度支持岩土规范20m、铁路规范25m及自定义任意深度设置

地脉动传感器(选择配置)

频带

0.5~100Hz

灵敏度

1v/mm/s

检波器

一体式三分量检波器(X、YZ

灵敏度

1v/mm/s

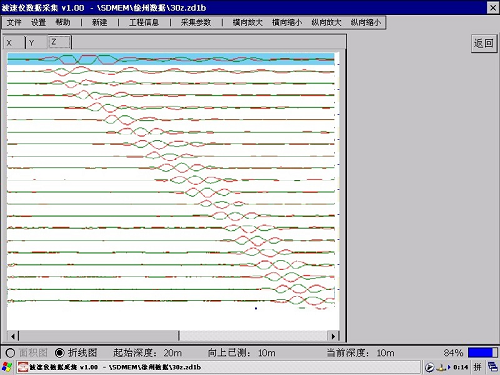

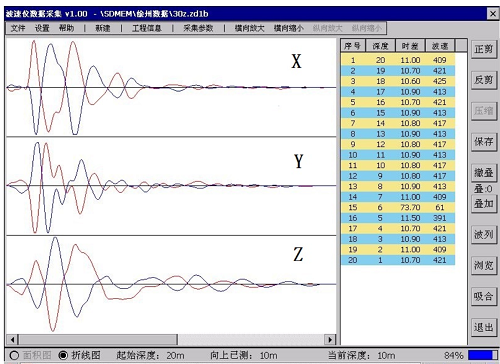

采集界面:

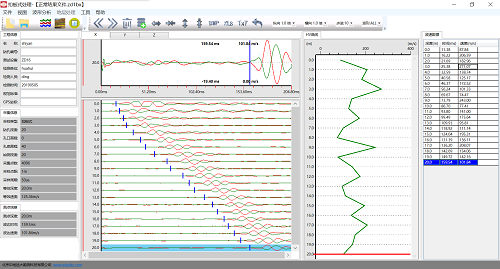

软件界面:



标准配置:

序号

名称

单位

数量

备注

1

波速测试仪

1

/

2

三分量检波器

1

KB扣板式探头)

3

专用电缆

1

30m

4

外触发检波器

1

/

5

充电器

1

/

6

U盘

1

/

7

触摸笔

1

/

8

仪器箱

1

/

9

产品保修卡

1

/

10

使用手册

1

/

11

产品合格证

1

/

12

装箱单

1

/

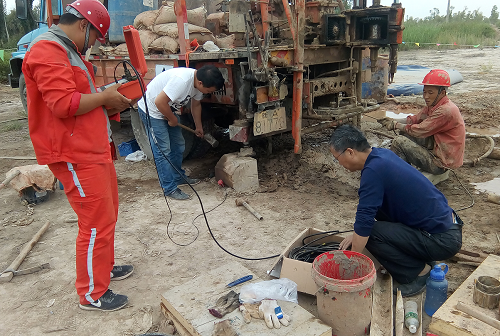

工程案例:

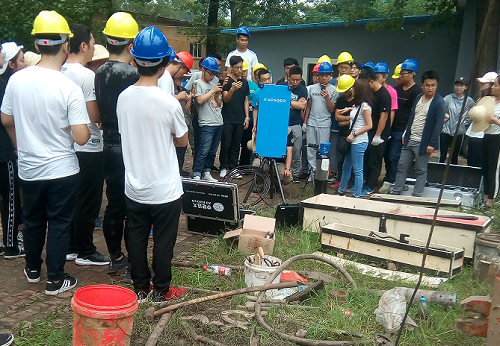

                                                  石油大学

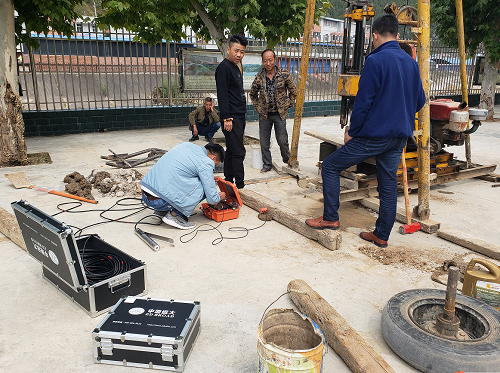

                                        甘肃剪切波波测现场



                                    新疆图木舒克勘察孔测试
